Модель: DLXNY-FN02 Учебное оборудование для использования солнечной и ветровой энергии.

DLXNY-FN02

Учебное оборудование для использования солнечной и ветровой энергии

1. Назначение

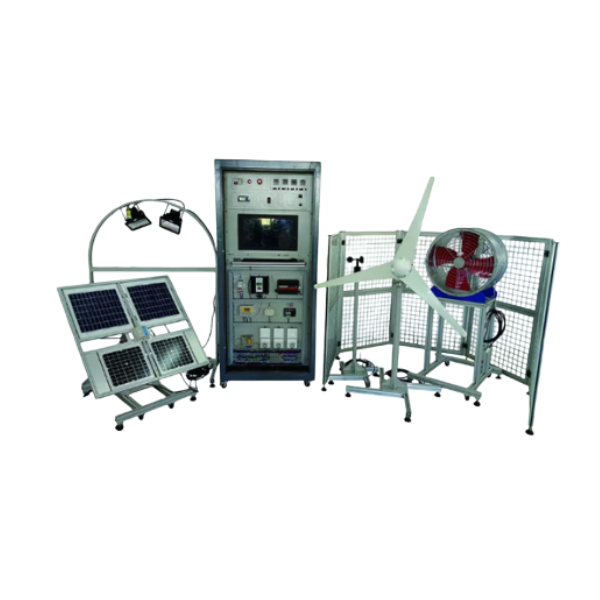

DLXNY-FN02 представляет собой учебный комплект для практического освоения технологий возобновляемых источников энергии. Платформа выполнена в виде вертикальной модульной конструкции, каждая часть которой имеет самостоятельную функциональность. Система может быть интегрирована с учебными стендами по фотоэлектрической и ветроэнергетике.

2. Основные технические характеристики

• Входное напряжение: 220 В переменного тока ±10 %, 50 Гц

• Потребляемая мощность:

  • Модуль имитации ветра: 0,75 кВт

  • Модуль имитации солнечного света: 200 Вт

• Выходная мощность системы:

  • 220 В переменного тока: 1500 Вт

  • 12 В постоянного тока: 500 Вт

• Ветряная турбина: 12 В, 300 Вт

• Начальная скорость ветра: 2,0 м/с

• Диаметр ветроколеса: 1,3 м

• Осевой вентилятор: 220 В, 0,75 кВт, 0–1440 об/мин

• Солнечные панели:

  • Монокристаллическая: 17,5 В, 10 Вт

  • Поликристаллическая: 17,5 В, 20 Вт

3. Особенности конструкции

• Модульная система с возможностью объединения в фотоэлектрическую или ветроэнергетическую учебную платформу.

• Панель с патч-платой и встроенной системой измерения параметров ветра.

• Реализация гибридной солнечно-ветровой генерации с ШИМ-регулированием для стабильной зарядки аккумулятора.

• Инверторный модуль с многоуровневой защитой: от перегрузки, перегрева, короткого замыкания, пониженного и повышенного входного напряжения.

• Все электрические соединения выведены на фронтальную панель с возможностью мониторинга параметров: напряжение, ток, мощность, состояние батареи.

4. Учебные проекты и эксперименты

Общие направления:

• Генерация энергии ветром и солнечным светом

• Управление зарядом/разрядом аккумуляторов

• Инверторные технологии

• Фотоэлектрические преобразования

• Защитные и аварийные режимы работы

• Гибридные режимы генерации и синхронизация

Серии экспериментов:

1. Солнечные панели

• Преобразование энергии солнечного света

• Влияние внешних условий на эффективность

• Проверка характеристик под нагрузкой

• Работа солнечного контроллера

• Защита от обратной полярности

• Защита от перезаряда/переразряда

2. Контроллер солнечной батареи

• Управление зарядкой

• Защита от перенапряжения/разряда

• Измерение напряжения/тока

• Оценка мощности аккумулятора

3. Фотоэлектрические инверторы

• Анализ работы инвертора

• Измерение выходного напряжения

• Оценка максимальной мощности

• Защита от перегрузки и КЗ

• Защита от обратного напряжения

4. Ветроэнергетика

• Теория и проектирование ветроустановок

• Система управления генерацией

• Совместная работа с солнечной системой

• Синхронное преобразование энергии
