Подробное введение в учебное оборудование для станков и механической сборки

Обзор оборудования

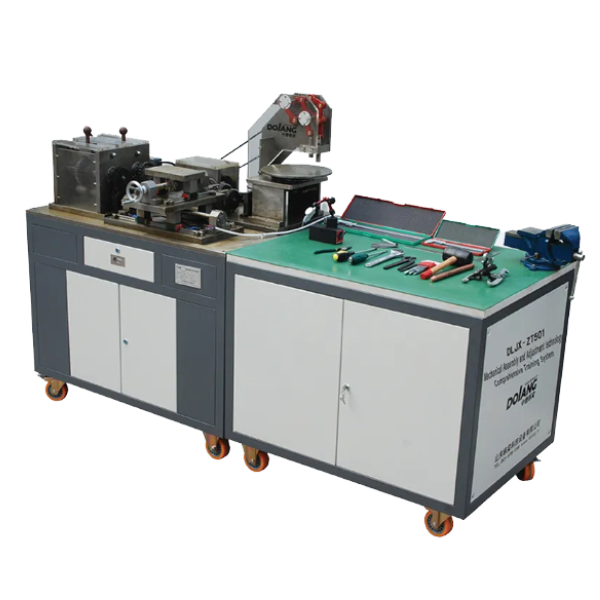

Учебное оборудование предназначено для подготовки студентов и специалистов в области механической сборки, слесарных работ и работы с ЧПУ-станками. Оно помогает обучающимся освоить навыки чтения и создания сборочных чертежей, выполнения базовых слесарных операций, сборки и регулировки деталей, контроля качества сборки и проведения осмотров.

Китайское учебное оборудование с числовым программным управлением (ЧПУ) фокусируется на развитии следующих навыков:

• Чтение технических изображений и чертежей
• Сборка подшипников
• Монтаж ременных передач
• Сборка шестерен
• Установка червячных передач
• Установка линейных направляющих
• Монтаж ШВП (шарико-винтовых пар)
• Стандартизация процессов сборки

Это оборудование широко используется в профессиональных школах и колледжах по направлениям:

• Технология числового управления и её применение
• Механическое производство
• Монтаж и обслуживание механического и электрического оборудования
• Механическая сборка
• Автоматизация производства

и других технических специальностях.

Состав системы учебного оборудования

1. Структура и компоненты учебного оборудования ЧПУ

Основные элементы включают:

• Корпус коробки передач
• Скользящий направляющий вал ползуна
• Ползун
• Вилка переключения передач
• Радиальный шарикоподшипник
• Прямозубая шестерня
• Втулка
• Комплект скользящих шестерен
• Радиально-упорный подшипник
• Плоская шпонка
• Шлицевой направляющий вал
• Эластичный стопор для окружности вала

Особенность: оборудование оснащено двухвальным трехступенчатым редуктором с регулируемой скоростью. Выходной вал шестерни способен работать как в прямом, так и в обратном направлении. Верхняя часть защищена прозрачным акрилом для наблюдения за процессом.

2. Конструкция и состав зубчатого редуктора

Учебный стенд лаборатории станкостроения включает:

• Левая и правая перегородки корпуса редуктора
• Цилиндрические шестерни
• Корпуса подшипников
• Входные, промежуточные и выходные валы
• Втулки, крышки подшипников, сквозные крышки подшипников
• Внутренние прокладки подшипников, внешние прокладки, конический роликоподшипник (например, 30203)
• Радиальный шарикоподшипник (например, 6003-RZ)
• Эластичное стопорное кольцо вала

Эта конструкция позволяет студентам освоить процесс сборки зубчатого редуктора от начала до конца.

3. Структура двумерного рабочего места

Включает:

• Нижнюю, среднюю и верхнюю пластины скольжения
• Пары линейных направляющих
• Шариковые винты для перемещения элементов
• Корпус подшипника
• Внутренние и внешние прокладки подшипников
• Втулку предварительного натяга
• Сквозную крышку подшипника
• Опору гайки
• Круглую гайку
• Концевой выключатель
• Маховик
• Цилиндрическую шестерню
• Контурный блок
• Стопор конца вала
• Упругое кольцо вала и другие компоненты типа радиально–упорных (например, 7202AC) или радиальных шарикоподшипников (например, 6202-RZ).

Это рабочее место предназначено для практических занятий по сборке механизмов с линейным перемещением.

Обучающие объекты

Учебная программа включает выполнение следующих задач:

1. Сборка и регулировка коробки передач.
2. Сборка и настройка зубчатого редуктора.
3. Сборка механизма перфоратора.
4. Монтаж и регулировка поворотного стола прерывистого действия.
5. Сборка двумерного рабочего места.
6. Установка и настройка механической коробки передач.
7. Работа с механическими системами: их сборка, регулировка и обслуживание.

Эти объекты позволяют студентам получить практический опыт работы с реальными механизмами, понять принципы их функционирования и научиться правильно собирать сложные узлы.
