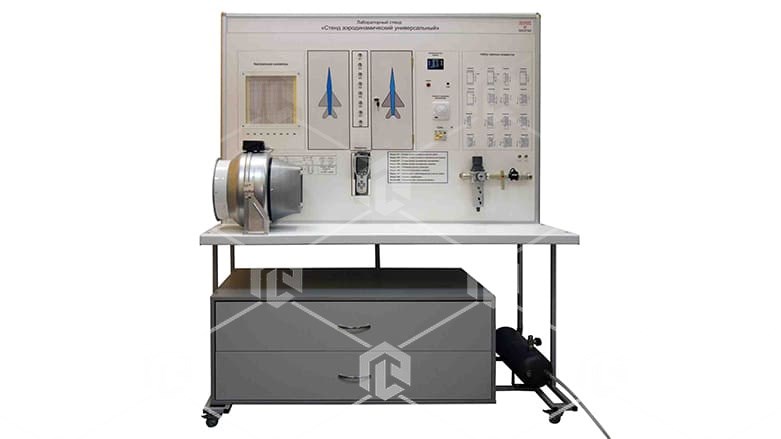

Учебно-лабораторный стенд «Гидро-аэродинамика и гидростатика».
Данный лабораторный комплекс предназначен для исследования пространственных и плоских течений воздуха, их структуры и характера возникающих в потоках гидроаэродинамических явлений, позволяет изучить основные аэродинамические параметры и зависимости между ними. Лабораторный комплекс включает в себя учебно-исследовательский стенд и компьютер с предустановленным ПО «Гидро-аэродинамика. Лабораторный практикум», позволяющим выводить данные на экран монитора в цифровом и графическом виде, также программа позволяет заносить в таблицу данные снятия всех характеристик со стенда в ручном и автоматическом виде и сохранение их. Комплект лабораторного оборудования состоит из девяти сменных модулей, позволяющих исследовать различные случаи течения воздуха.
Состав и технические характеристики составляющих комплекса:
Стол лабораторный с панелью, на которой установлены измерительные приборы, а также персональный компьютер и набор изучаемых тел и подключаемых модулей. Система измерения позволяет одновременно сравнивать между собой показания пьезометрических манометров и датчиков давления.
На панели расположены:
- быстроразъемные штуцера для подключения исследуемых точек модуля;
- блок с вертикальными пьезометрами;
- регулятор, позволяющий изменять скорость потока в аэродинамической трубе;
- автомат включения и УЗО;
- устройство плавной подачи напряжения, для изменения характеристики работы центробежного нагнетателя;
- измеритель скоростного напора, позволяющий измерять скорость потока воздуха в различных точках аэродинамической трубы.
На лабораторном столе установлена малогабаритная открытая аэродинамическая труба с осевым вентилятором. Исследуемые модули представляют собой взаимозаменяемые жесткие модульные конструкции с круглым или прямоугольным сечением. Во всех модулях в исследуемых точках поперечного сечения расположены штуцера, которые гибкими трубками соединяются с вертикальным пьезометром, а также с датчиками давления. Съемные модули имеют прозрачную конструкцию.
Состав и технические характеристики составляющих комплекса:
-
- 1. Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
- Корпус аэродинамической трубы;
- Спрямляющие поток устройства;
- Осевой вентилятор;
- Измерительные датчики;
- Приемник воздушного давления;
- измерительный комплекс, соединяемый с ПК для снятия показаний и оценки качественных характеристик;
- Набор модулей для проведения лабораторных работ:
- Модуль № 1 «Потери напора по длине в круглой трубе». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
- Модуль № 2 «Потери напора по длине в прямоугольном канале»; Модуль выполнен из прозрачной трубы квадратного сечения, в которой расположены 2 точки для подключения приборов измерения давления;
- Модуль № 3 «Потери напора на внезапном расширении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
- Модуль № 4 «Потери напора на внезапном сужении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
- Модуль № 5 «Обтекание кругового цилиндра»; Модуль выполнен из прозрачной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
- Модуль № 6 «Обтекание крылового профиля»; Модуль выполнен из прозрачной трубы, в которой расположены точки для подключения приборов измерения давления; В модуле располагается 3D модель крыльевого профиля, выполненная из ABS пластика, которая позволяет одновременно измерять давление в 7 и более точках (над крылом и под крылом). В комплект поставки стенда входит 2 дополнительных крыльевых профиля разного сечения. Исполнение модуля позволяет измерять скорость потока в различных точках;
- Модуль № 7 «Начальный и стабилизированный участок трубы»; Модуль выполнен круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
- Модуль № 8 «Течение в диффузоре». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
- Модуль № 9 «Обтекание тела треугольной формы». Модуль выполнен из прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления.
Перечень практических работ, проводимых на данной конфигурации комплекса:
- Изучение потери напора по длине в круглой трубе;
- Изучение потери напора по длине в прямоугольном канале;
- Изучение потери напора на внезапном расширении;
- Изучение потери напора на внезапном сужении;
- Исследование обтекание кругового цилиндра воздушным потоком;
- Исследование обтекание крылового профиля воздушным потоком;
- Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы;
- Исследование прохождения воздушного потока через диффузор;
- Изучение обтекания тела треугольной формы.
2. Персональный компьютер (1 шт.) для обработки графики и логики, на мониторе которого отображается основное меню программного обеспечения, осуществляется настройка сеанса и выполнение пилотирования
3. Предустановленное специализированное программное обеспечение Программный комплекс «Гидро-аэродинамика. Лабораторный практикум»» (русская версия; срок использования – срок действия исключительного права на программы для ЭВМ, способ использования – воспроизведение, ограниченное инсталляцией, запуском и осуществлением любых действий, связанных с функционированием программы).
