Лаборатория «Аэродинамика и аэромеханика ЛА Модель 200, расширенная» К2

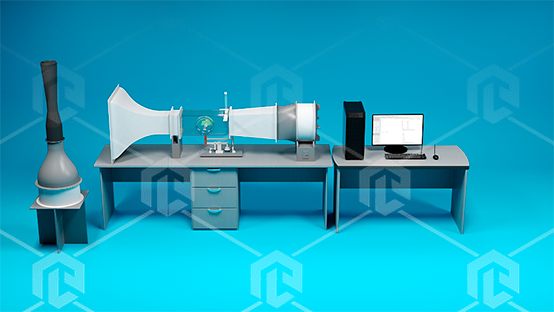

Лаборатория «Аэродинамика и аэромеханика ЛА Модель 200, расширенная» К2 предназначена для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения. Лабораторный комплекс включает в себя учебно-исследовательский стенд в виде малогабаритной аэродинамической трубы, и компьютер с предустановленным управляющим ПО. Также комплекс может включать ПО «Аэродинамика самолетов и аэродинамические схемы», позволяющее произвести визуализацию и изучение основных аэродинамических сил, действующих на самолеты с разными аэродинамическими схемами.
Дополнительно в комплекс может оснащаться модулем прототипирования с FDM 3D принтером, предназначенным для печати различных исследуемых аэродинамических моделей. Комплекс предоставляет возможность обучающимся изучать методы и средства определения основных аэродинамических характеристик исследуемых моделей, а также устанавливать зависимость между ними. Комплекс имеет гибкую структуру, которая позволит, в дальнейшем, разрабатывать дополнительные лабораторные работы.
Комплектация 2, расширенная.
Состав:
- Малогабаритная аэродинамическая труба;
- Комплект обеспечения расширенного перечня работ (16 работ);
- Персональный компьютер с предустановленным управляющим ПО;
- Программное обеспечение «Аэродинамика самолетов и аэродинамические схемы».
Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
Корпус трубы, с размером рабочей области, (ДхШхВ):- модель 200 – 500х200х200;
- модель 200 – 2800x800x1500 (необходимо пространство вокруг, не менее 2 м);
модель 200 – 18; мощность не более 4 Квт, 220В 50Гц (частотный преобразователь).
- Измерительный датчик подъемной силы (аэродинамические весы);
- Измерительный комплекс, соединяемый с ПК для снятия показаний и оценки характеристик;
- Форсунка – 1 шт;
- Диффузор для подключения к вентилятору – 1 шт;
- Конфузор для всасывания воздуха без вихрей – 1 шт;
- Сетчатый фильтр для конфузора – 1 шт;
- Площадка Бернулли – 1 шт;
- Спрямляющие решетки – 1 шт;
- Труба Вентури – 1 шт;
- Крепление ПВД – 1 шт;
- Приемник воздушного давления – 1 шт;
- Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;
- Комплект физических масштабных моделей самолетов, выполненных при помощи FDM печати – 1 комплект;
- Детали для опытов по аэродинамике – 1 комплект.
В комплект входит:
- Набор из 3 круглых дисков (диаметры: 40, 56 и 80 мм) – 1 шт.;
- Крепежный стержень для объемных тел – 2 шт;
- Ниточный гребень для демонстрации линий потока – 1 шт.
Лаборатория обеспечивает выполнение следующего списка лабораторных работ:
- Определение скорости потока в рабочей части аэродинамической трубы. (Определение скорости ветра с помощью приемника воздушного давления).
- Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения).
- Определение скорости потока с помощью трубы Вентури.
- Статическое давление в узком сечении.
- Измерение зависимости сопротивления воздуха от скорости ветра.
- Коэффициент лобового сопротивления: соотношение между сопротивлением воздуха и формой тела.
- Влияние предкрылка на аэродинамические характеристики крыла.
- Исследование аэродинамических характеристик крыла с убранными и выпущенными закрылками.
- Кривая давления на профиле крыла.
- Проверка принципа Бернулли.
- Распределение давления по поверхности тела вращения при дозвуковых скоростях потока.
- Моментная характеристика модели летательного аппарата.
- Экспериментальные продувки пластиковых моделей самолетов разных аэродинамических схем.
- Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса).
- Изучение аэродинамические сил, действующих на крыло с симметричным и несимметричным профилем с помощью аэродинамических весов и измерительного комплекса.
- Распределение давления по поверхности крыла с использованием дренированной модели.
Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов (1 комплект):
- Сфера дренированная;
- Конус дренированный;
- Крыло с симметричным профилем;
- Крыло с несимметричным профилем;
- Дренированная модель крыла.
Комплект физических масштабных моделей самолетов, выполненных при помощи FDM печати (1 комплект) представляющие аэродинамические схемы следующих типов:
- Биплан;
- Моноплан;
- Бесхвостка;
- Утка.
Комплекс позволяет провести следующие работы:
- Изучение аэродинамической схемы типа «Биплан»;
- Изучение аэродинамической схемы типа «Моноплан»;
- Изучение аэродинамической схемы типа «Бесхвостка»;
- Изучение аэродинамической схемы типа «Утка»;
- Изучение строения механизации крыла самолета.
- Максимальные ДхШхВ(мм): 2700x850x1650;
- Вес: не более 250 кг.
