Учебный стенд «Паротурбинная силовая установка»
Предложение не является публичной офертой.

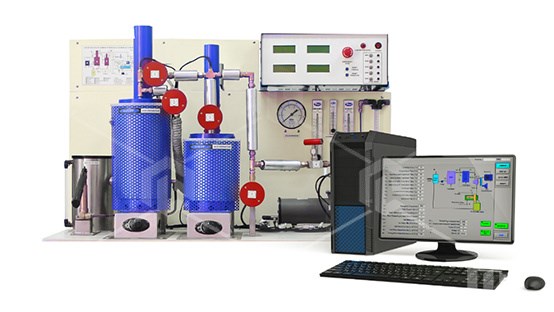

Данный аппаратно-программный комплекс-лаборатория представляет собой миниатюрную модель паропроизводящей установки, связанной с электрогенератором и электромотором – движителем.
Предназначен для изучения принципов работы паротурбинных энергетических систем, термодинамических процессов и управления параметрами установки в учебных заведениях.
Комплекс состоит из насоса, подающего воду из питающего резервуара в небольшой электрический или газовый котел-парогенератор, вырабатывающий насыщенный пар с температурой до 180 градусов. Пар подается в одноступенчатую турбину через сопло. Выходящий из турбины перегретый пар конденсируется в конденсаторе с водяным охлаждением. Конденсат собирается для измерения веса и возвращается в бак питательной воды. Небольшой генератор постоянного тока соединен с турбиной с помощью вала. В качестве электропотребителей используются небольшие электрические лампочки или электромотор с нагрузкой. Приборы, установленные на стенде, обеспечивают мониторинг и контроль работы и производительности установки, а также безопасность её работы.
Особенности комплекса:
- Компактная конструкция для размещения в учебных лабораториях.
- Модульность: возможность изучения отдельных компонентов (турбина, генератор, теплообменник).
- Безопасность: аварийное отключение, защита от перегрева и превышения давления
Комплекс позволяет изучить термодинамические процессы, протекающие в паротурбинной установке и провести следующие работы:
- Расчет КПД установки и анализ потерь.
- Управление режимами работы (пуск, остановка, изменение нагрузки).
- Эксперименты с балансом мощности «парогенератор – турбина - генератор»
