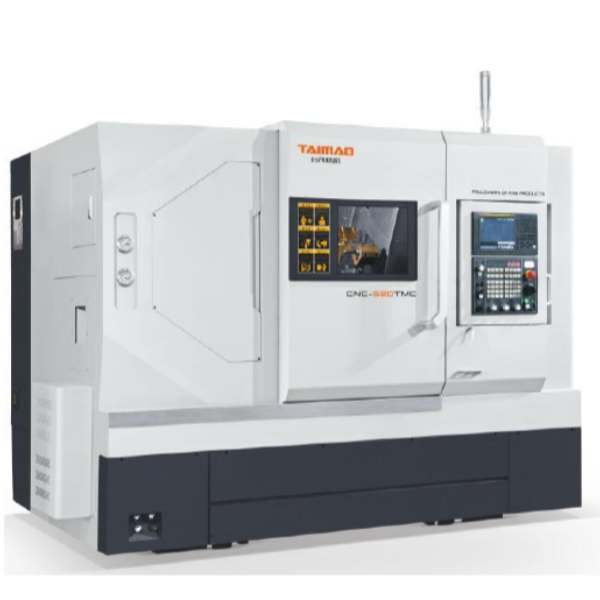

ТОКАРНЫЙ СТАНОК С ЧПУ 520TMC
-Высокая жесткость, тяжелая резка и высокая стабильность: он принимает
цельная литая наклонная станина, плоская станина, наклонная направляющая 30° и толстая усиленная конструкция ребер для минимизации искажений и термических воздействий.
-Высокая точность и высокая динамика: высокоточный шарик
подшипники используются спереди и сзади для достижения высокой высоты шпинделя. жесткость и высокая точность вращения шпинделя; сервопривод шпинделя
имеет высокую точность и прост в обслуживании.
-Высокая эффективность: максимальная скорость шпинделя составляет 4500 об/мин, ибыстрое движение может достигать 30 м/мин. Настроив Система ЧПУ FANUC, интерполяция оси XC реализована и реализована функция виртуальной оси Y.
Общая информация:
- Модель: 520TMC (или аналогичная)
- Производитель: Германия (система Siemens)
- Вес: около 4000 кг
- Размеры: 2800 x 1700 x 2000 мм
Конструкция:
- Станина и основание из высококачественного чугуна с наклоном 30°
- Задняя бабка с диапазоном хода 50–600 мм
- Диаметр сквозного отверстия шпинделя: Φ66 мм
- Максимальная скорость шпинделя: 4500 об/мин
- Мощность шпинделя: 12/24 кВт
Рабочие параметры:
- Максимальный диаметр обработки дисков: 320 мм
- Максимальный диаметр обработки по оси X/Z: 320 мм
- Максимальная длина обработки прутка: 480 мм
- Диаметр стержня через отверстие: Φ51 мм
- Ход по осям:
- X: 220 мм
- Z: 520 мм
- Y: ±45 мм
Передвижение и подача:
- Скорость ускоренного перемещения X/Z: 30 м/мин
- Винты X/Z: диаметры/шаги 40/10 и 32/10 соответственно
- Линейные направляющие шириной 45 мм
Серводвигатели и системы управления:
- Серводвигатели по осям X, Z, Y — по 12 Нм (с тормозами)
- Сервомотор револьверной головки — 3 кВт
- Точность позиционирования по осям X, Z — ±0,003/300 мм
- Повторяемость — также ±0,003/300 мм
Шпиндель и головки обработки:
- Тип носа шпинделя A2-6
- Максимальная скорость шпинделя — до 4500 об/мин
- Мощность двигателя шпинделя — до 24 кВт
Дополнительное оборудование и компоненты:
- Турель с сервоприводом БМТ55/12Т
- Боковые фрезерные головки (0° и 90°) — ЭР32, до 5500 об/мин
- Гидравлическая система, автоматическая смазка, системы охлаждения и конвейеры для стружки
Материалы и компоненты производства:
- Электрические компоненты — Франция (Schneider)
- Винтовые подшипники — Япония (NAKI)
- Гидравлика — Тайвань (PMI)
