Модель: DLXKN-X808D

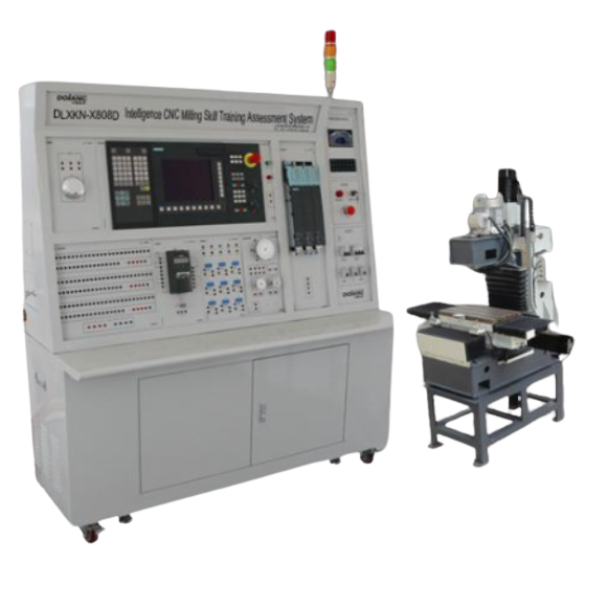

Обзор системы оценки навыков обучения фрезерованию с ЧПУ

Данная система предназначена для обучения и оценки навыков работы с фрезерными станками с числовым программным управлением (ЧПУ). В состав входит учебный стенд с системой ЧПУ, которая позволяет выполнять различные обучающие и тренировочные операции, а также диагностировать неисправности и проводить техническое обслуживание.

Основные компоненты:

• Использование базовой линии Siemens DLXKN-X808D.
• Оси X и Z управляются серводвигателями.
• Шпиндель приводится в действие преобразователем частоты.

Технические параметры системы

Общее оборудование:

• Рабочее электропитание: трехфазное, пятипроводное переменный ток 380 В ±10%, 50/60 Гц
• Управляющее питание: постоянный ток 24 В
• Мощность: менее 8 кВА
• Размеры: 1455 × 640 × 1700 мм
• Защиты: от утечки тока (≤30 мА), от перегрузки по току, предохранитель

Фрезерный станок (полуфизические параметры):

• Ход перемещения рабочего стола:
  • X: 120 мм
  • Y: 150 мм
  • Z: 120 мм
• Максимальная скорость перемещения стола: 3000 мм/мин
• Максимальная скорость шпинделя: 1400 об/мин, мощность 25 Вт
• Размеры станка: 939 × 740 × 1520 мм

Возможности системы обучения

Обучение включает выполнение следующих операций:

• Установка системы ЧПУ
• Настройка параметров станка
• Диагностика неисправностей
• Техническое обслуживание оборудования
• Программирование ЧПУ для обработки материалов
• Выполнение операций обработки

Дополнительные системы управления:

• Siemens
• Fanuc
• HCNC GSK
