Модель: DLSKP-C802S22

Обзор оборудования для оценки и обучения техническому обслуживанию станков с ЧПУ

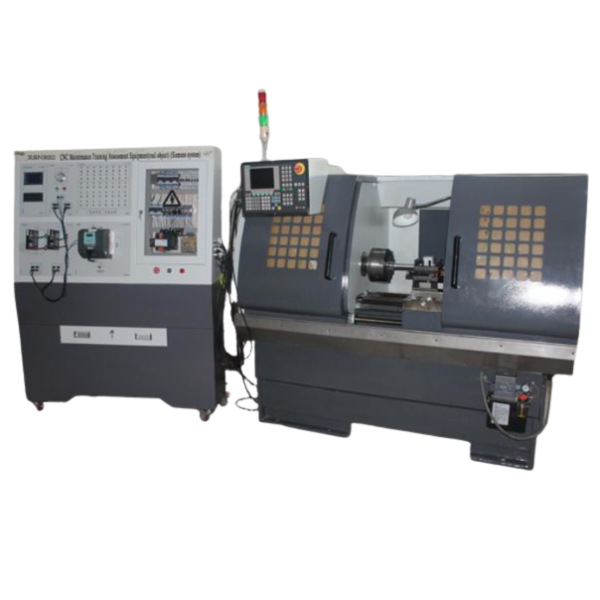

Данная система предназначена для обучения и оценки навыков технического обслуживания и программирования станков с числовым программным управлением (ЧПУ). В состав системы входит учебный стенд с ЧПУ, физический токарный станок с ЧПУ и интеллектуальная система оценки.

Основные компоненты:

• Использование системы Siemens 802S и двухосной связи.
• Управление преобразованием частоты главной оси — трехфазная гибридная шаговая приводная система.
• Интеллектуальная система оценки, которая использует методы DLWW-GX2.0, технологию динамической связи с базой данных и может связывать информацию об обучающихся.

Технические параметры оборудования

Общее оборудование:

• Рабочая мощность: трехфазный переменный ток 380 В ±10%, 50/60 Гц
• Мощность: менее 5 кВА
• Защиты: от утечки тока (≤30 мА), от сверхтока, от перегрузки предохранителем
• Габариты: 1580×500×1630 мм

Токарный станок с ЧПУ:

• Максимальный диаметр вращения на корпусе: 350 мм
• Максимальный диаметр вращения на револьверной головке: 150 мм
• Максимальная скорость перемещения рабочего стола: 4000 мм/мин
• Максимальная скорость подачи резания: 2000 мм/мин

Опциональные системы управления ЧПУ:

• Siemens
• Fanuc
• HCNC Guangzhou

Области обучения

Обучение включает теоретические и практические модули:

1. Аппаратные соединения для фрезерного станка
2. Аппаратные соединения для токарного станка
3. Включение системы
4. Базовые операции для станка с ЧПУ
5. Базовые знания по отладке системы
6. Отладка связи и последовательного интерфейса
7. Использование наборов инструментов ЧПУ
8. Работа с инвертором
9. Настройка инструмента
10. Основы программирования обработки на ЧПУ
11. Программирование операций обработки
12. Оценка неисправностей
