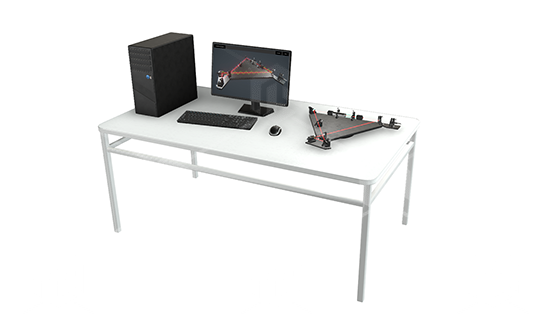

Лабораторный стенд "Изучение принципа работы лазерного гироскопа"
Данный лабораторный стенд представляет из себя учебный комплекс, предназначенный для подготовки специалистов по гироскопии и лазерной технике.
Комплекс включает в себя лабораторную установку и программное обеспечения для управления работой установки.
Позволяет изучить:
- Эффект Саньяка;
- Устройство кольцевого гелий-неонового лазера;
- Устройство кольцевого резонатора;
- Изучение зоны захвата;
- Прецизионное измерение углов.
Прилагаемое программное обеспечение позволяет контролировать угловую скорость в градусах в секунду. Кроме того, угол поворота (максимум 270 градусов) и периодичность качания могут быть установлены. Частота биений отображается счетчиком частоты и также может быть считана из программного обеспечения через шину USB счетчика. Таким образом, частота биений измеряется для набора угловых скоростей. Из графика данных взят наклон, который связан с масштабным коэффициентом гироскопа. Следует отметить, что в определенной области вокруг нулевой точки частота биений не будет возникать, хотя стол вращается медленно. Это связано с зоной захвата, которая будет исследована более подробно с меньшими шагами угловой скорости вокруг нулевой точки.
Габариты и вес комплекса БЕЗ ПК (только ПО) (брутто):
-
Максимальные ДхШхВ(мм): 310x220x50;
-
Вес: не более 0.5кг.
