Комплекс «Устройство и принцип работы газотурбинного двигателя ДГ90» К3
Данный комплекс позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию газотурбинного двигателя ДГ90.
В данном комплексе реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемого двигателя.
Программное обеспечение содержит трехмерные разрезы основных элементов двигателя, а также позволяет проиллюстрировать процесс его работы с помощью интерактивной анимации и текстовых аннотаций.
По каждому элементу двигателя приведена справочная информация об устройстве и принципе его действия.
ПО позволяет изучать работу основных систем двигателя. Комплекс может поставляться в комплекте с физическим действующим макетом двигателя, приводимым в действие компрессором.
Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров двигателя и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора действующей физической модели прямо из приложения. Физическая модель двигателя позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию двигателя с физической реализацией.
Перечень лабораторных работ, проводимых на данном стенде:
- Изучение конструкции и принципа работы двухконтурного турбореактивного двигателя (ТРДД);
- Тестирование знаний конструкции и назначения основных элементов реактивных двигателей;
- Отработка на модели визуализации типовых аварийных ситуаций;
- Изучение схем систем двигателя и расположения основных узлов на цифровой копии.

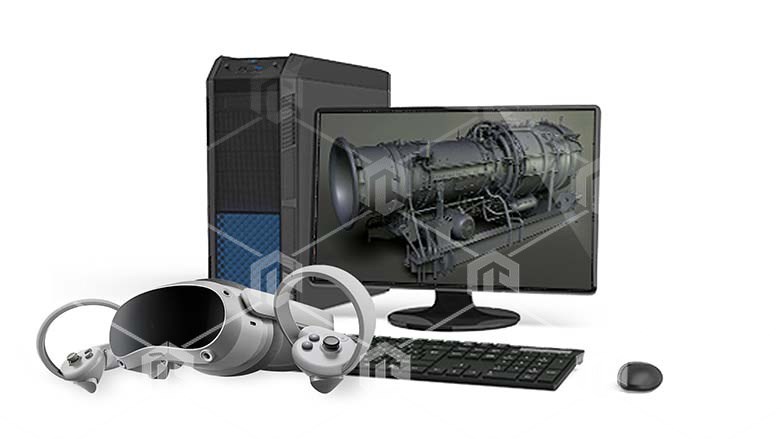

Состав:
- Специализированное ПО на носителе
- Персональный компьютер с монитором
- Комплект виртуальной реальности
- Действующий физический макет двигателя выполненный с помощью трехмерной печати
Материалы : пластик и металл.
