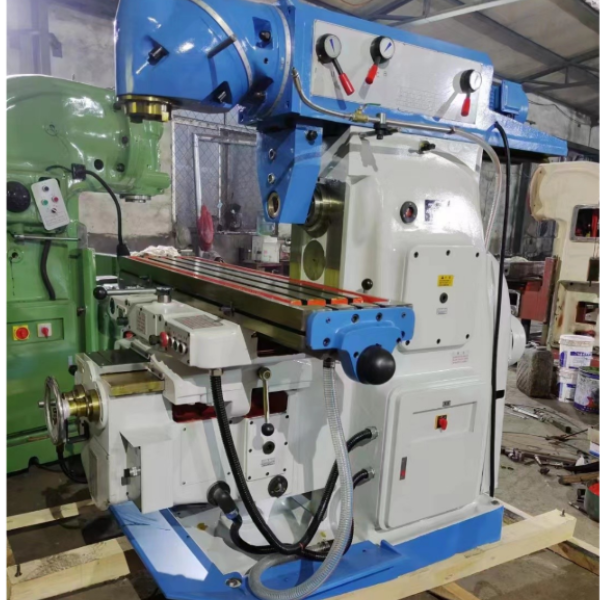

Фрезерный станок X6132

1. Знакомство с продуктом и его использование
X6132 универсальный фрезерный станок с подъемным столом. Универсальный фрезерный станок. Конусное отверстие шпинделя может быть установлено с различными цилиндрическими фрезами, дисковыми фрезами, формовочными фрезами, концевыми фрезами и другими режущими инструментами напрямую или через аксессуары. Он подходит для обработки различных плоскостей, уклонов, канавок, отверстий и т. д. части. Станок обладает достаточной жесткостью и мощностью, обладает мощными технологическими возможностями и может выполнять высокоскоростные и тяжелые работы по резке и обработке зубчатых колес. Подходит для обработки тяжелого и крупного оборудования, такого как обработка пресс-форм из специальной стали, горнодобывающего оборудования и промышленного оборудования.Универсальный фрезерный станокВерстак может поворачиваться на 45° влево и вправо соответственно. Когда верстак поворачивается на определенный угол и используется индексирующая головка, можно обрабатывать различные спиральные поверхности. X6132Универсальный фрезерный станокКонусное отверстие шпинделя может быть установлено с различными цилиндрическими фрезами, дисковыми фрезами, формовочными фрезами, концевыми фрезами и другими режущими инструментами напрямую или через аксессуары. Он подходит для обработки различных плоскостей, уклонов, канавок, отверстий и т. д. средние и мелкие детали и т. д. Это идеальное технологическое оборудование для производства машин, форм, инструментов, счетчиков, автомобилей, мотоциклов и других отраслей промышленности. Если используются принадлежности фрезерного станка, такие как универсальная фрезерная головка, круглый стол и индексирующая головка, диапазон обработки станка может быть расширен.
2. Основные конструктивные особенности
1. Основные компоненты, такие как основание, фюзеляж, верстак, средний салазок и подъемный салазок, отлиты из высокопрочных материалов и подвергаются искусственному старению, чтобы обеспечить стабильность станка при длительном использовании. 2. Подшипник главного вала станка представляет собой конический роликовый подшипник. Главный вал имеет трехопорную конструкцию. Главный вал имеет хорошую жесткость системы и высокую несущую способность. Главный вал использует энергоемкое торможение. имеет большой тормозной момент и быстро и надежно останавливается. 3. Горизонтальный угол поворота рабочего стола составляет ±45°, что расширяет диапазон обработки станка. Основная часть трансмиссии и часть подачи верстака имеют конструкцию зубчатой ​​передачи с широким диапазоном регулировки скорости и удобным и быстрым изменением скорости. 4. Рабочий стол имеет три типа направлений X/Y/Z: ручная подача, моторизованная подача и моторизованная быстрая подача. Скорость подачи может соответствовать различным требованиям обработки; быстрая подача позволяет быстро достичь позиции обработки, что делает обработку удобной и удобной. быстро, сократить время простоя. 5. Пары направляющих в направлениях X, Y и Z подвергаются ультразвуковой закалке, точной шлифовке и очистке, а также принудительной смазке для повышения точности и продления срока службы станка. 6. Смазочное устройство может принудительно смазывать продольные, горизонтальные и вертикальные винты и направляющие, чтобы уменьшить износ станка и обеспечить эффективную работу станка, в то же время система охлаждения изменяет скорость потока охлаждающей жидкости; регулировка сопла для удовлетворения различных потребностей в обработке. 7. Конструкция станка соответствует принципам эргономики и проста в эксплуатации; панели управления имеют простые и интуитивно понятные визуальные символы.

3. Основные технические параметры станков.

Основные технические параметры

XW6232

Площадь рабочего места, мм

320×1325

Максимальное продольное перемещение рабочего стола, ручное/механизированное, мм

700/680

Максимальное боковое перемещение рабочего стола, ручное/механизированное, мм

255/240

Максимальное вертикальное перемещение рабочего стола, ручное/механизированное, мм

320/300

Максимальный угол поворота рабочего стола

±45°

Конус шпинделя

7:24ISO50

Расстояние от центральной линии шпинделя до рабочей поверхности мм

30/350

Расстояние от торца концевого фрезерного шпинделя до рабочего стола мм

190-510 мм

Серия скорости шпинделя

Уровень 18

Диапазон скоростей шпинделя об/мин

Спать: 30-1500 Стоять: 35-1600

Уровень подачи верстака

Лежа: Уровень 18. Стоя: Уровень 11.

Мощность двигателя главного привода, кВт

Лежа: 7,5 Стоя: 4

Мощность двигателя подачи, кВт

1,5

Габаритные размеры станка (длина × ширина × высота), мм

2294×1770×1790

Вес нетто/брутто станка, кг

2940/3240



4. Аксессуары для станков

серийный номер

имя

Спецификация

количество

1

Фрезерный патрон

ISO50 (4, 5, 6, 8, 10, 12, 14, 16)

1 комплект

2 7:24Средний сет

ИСО50/МС4

1

3

Хвостовик горизонтальной фрезы в сборе

∮22、

Каждый 1

4

Компоненты горизонтальной рулевой тяги



1

5

Анкерные болты

М20×500

4

6

Двусторонний тупиковый ключ

С17-19/С22-24/С27-30/С32-36

Каждый 1

7

шестигранный ключ

5, 8, 10

Каждый 1

8

Тупиковый ключ с одной головкой

14

1

9

руководство пользователя



1

10

Сертификат соответствия



1
