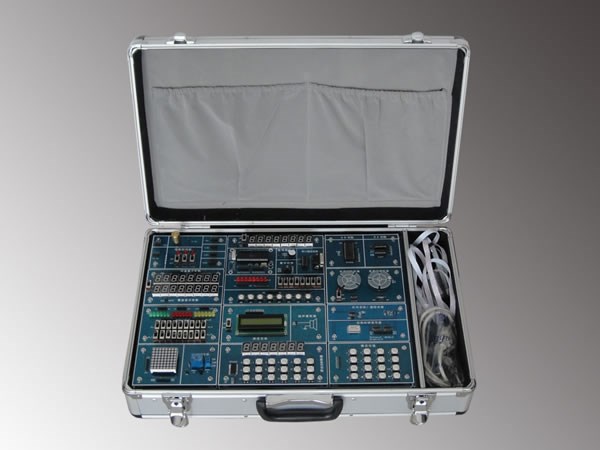

Экспериментальный блок SCM DLDP-SX1 Модель: DLDP-SX1

Назначение и описание:
Портативный тренажер DLDPSX1 предназначен для проведения широкого спектра экспериментов по программированию и аппаратному обеспечению микроконтроллеров. Он позволяет студентам и специалистам практическим путем освоить расширение интерфейсов, сбор и отображение данных, управление клавиатурой, таймерами и другими периферийными устройствами. Этот тренажер является универсальным инструментом для обучения основам embedded-систем и микроконтроллерного программирования.

Ключевые технические параметры:

• Входное питание: AC220V ±10%, 50 Гц — стандартное электроснабжение
• Выходные источники питания: стабилизированные постоянные напряжения: 5 В/2 А, ±5 В/1 А, ±12 В/1 А — обеспечивают питание периферийных устройств
• Рабочая среда:
  • Температура: от -10°C до +40°C
  • Влажность: менее 85% при 25°C
  • Высота: до 4000 м — подходит для различных условий эксплуатации

Область экспериментального обучения:
Тренажер включает в себя два основных блока экспериментов:

I. Программные эксперименты:

• Сброс блока памяти
• Преобразование двоичного кода в BCD и ASCII
• Преобразование шестнадцатеричного кода в десятичный
• Поиск в таблице и сортировка данных
• Арифметические операции (умножение, деление) с четырьмя значащими цифрами в шестнадцатеричной и десятичной системах
• Факториал, таймеры, перемещение блоков памяти

II. Аппаратные эксперименты:

• Ввод/вывод через порт P1, управление реле, чтение данных с 74LS245, вывод через 74LS273
• Преобразование последовательных данных в параллельные и наоборот (с помощью UART)
• Управление ШИМ-преобразователем и звуком
• Работа с интерфейсами 8255, 8155, внешней памятью EEPROM (93C46), SRAM
• Ввод/вывод данных через последовательный порт (UART)
• Аналого-цифровое преобразование (ADC0809), цифро-аналоговое (DAC0832)
• Моделирование датчика температуры, управление температурным процессом, шаговым двигателем, цифровыми часами, калькулятором и частотомером

Преимущества:

• Компактность и портативность позволяют использовать тренажер в учебных аудиториях и лабораториях вне стационарных условий.
• Обширный набор экспериментов способствует комплексному освоению как программных, так и аппаратных аспектов микроконтроллерных систем.
• Совместимость с различными периферийными устройствами расширяет возможности обучения.

Область применения:
Этот тренажер идеально подходит для студентов технических специальностей, инженеров по автоматике и электронике, а также для самостоятельного изучения embedded-систем.
